一、前言
网上有很多其它电机的去限位教程。一般使用自己设计的拉马实现。我在2804电机上也这样做过。分离很容易。但是目前手边有多个3205电机，它的结构和2804差别很大。我最早尝试使用拉马发现操作非常困难。秉持着“暴力解决不了问题”的原则，设计了几款不同的拉马最终都搞不定。仅有的效果是将转子盖盘和转子筒分离。在损坏了一个电机之后，终于拆除了限位。
首先我将介绍3205B电机的结构和这次使用的工具。接着我将分步骤介绍我是如何去掉限位的。
二、关于3205B电机

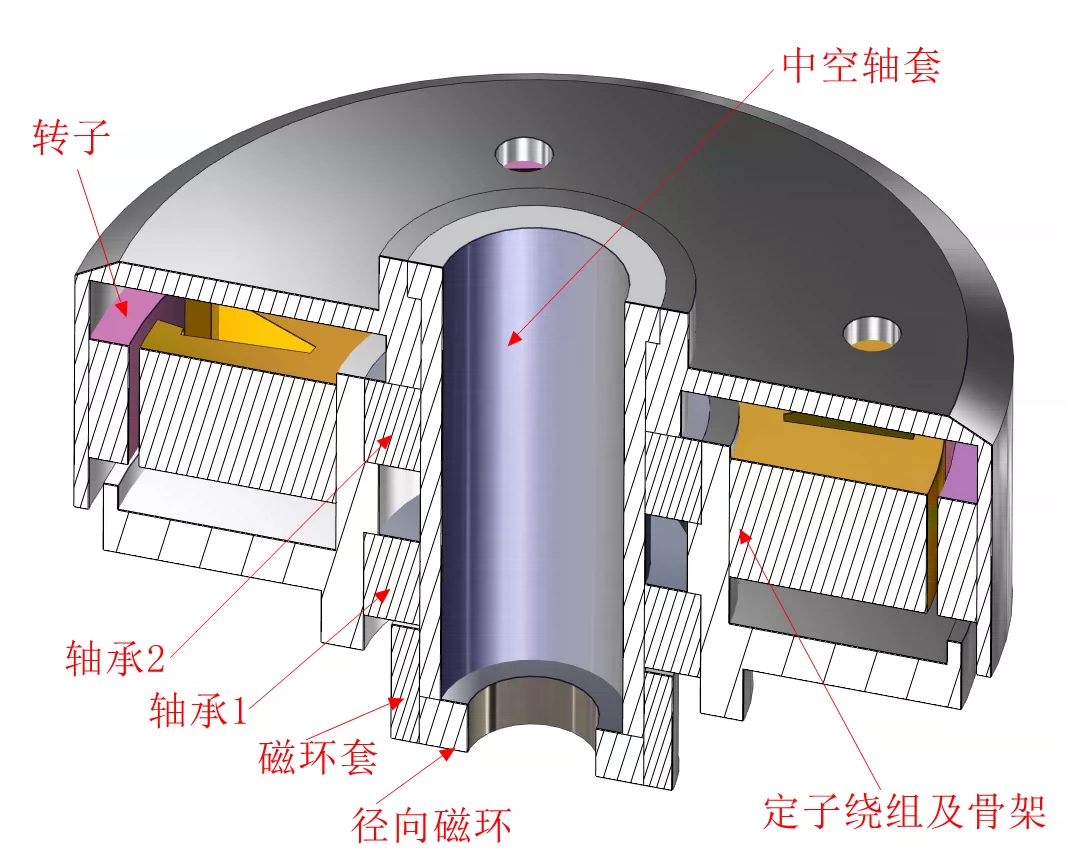

为了顺利拆除限位，当然需要拆开电机。为了顺利拆解电机，非常有必要了解一下3205B的结构。图 1 介绍了 3205B 的结构。
图中可以看出3205B电机是外转子电机。定子和转子通过两个轴承固定在中间的空心销轴上。销轴的一端卡在转子上，另一端卡在磁环套上。如果要拆开电机，关键步骤是要将销轴从轴承中脱离出来。因为转子端销轴是通过台阶卡住的。所以只能从定子一端将销轴分离出去。但是要分离销轴，必须先将磁环套去掉。从图中感觉无论是磁环套还是销轴都是通过过盈配合来连接的，所以整体分离都要依靠这些特点。总结起来拆解过程可以总结为三步：
- 分离磁环套和销轴
- 分离销轴和轴承（电机主体）。
- 分离定子和转子
做完上面，我们再根据内部限位情况，去掉限位即可。
三、本次拆解使用的工具

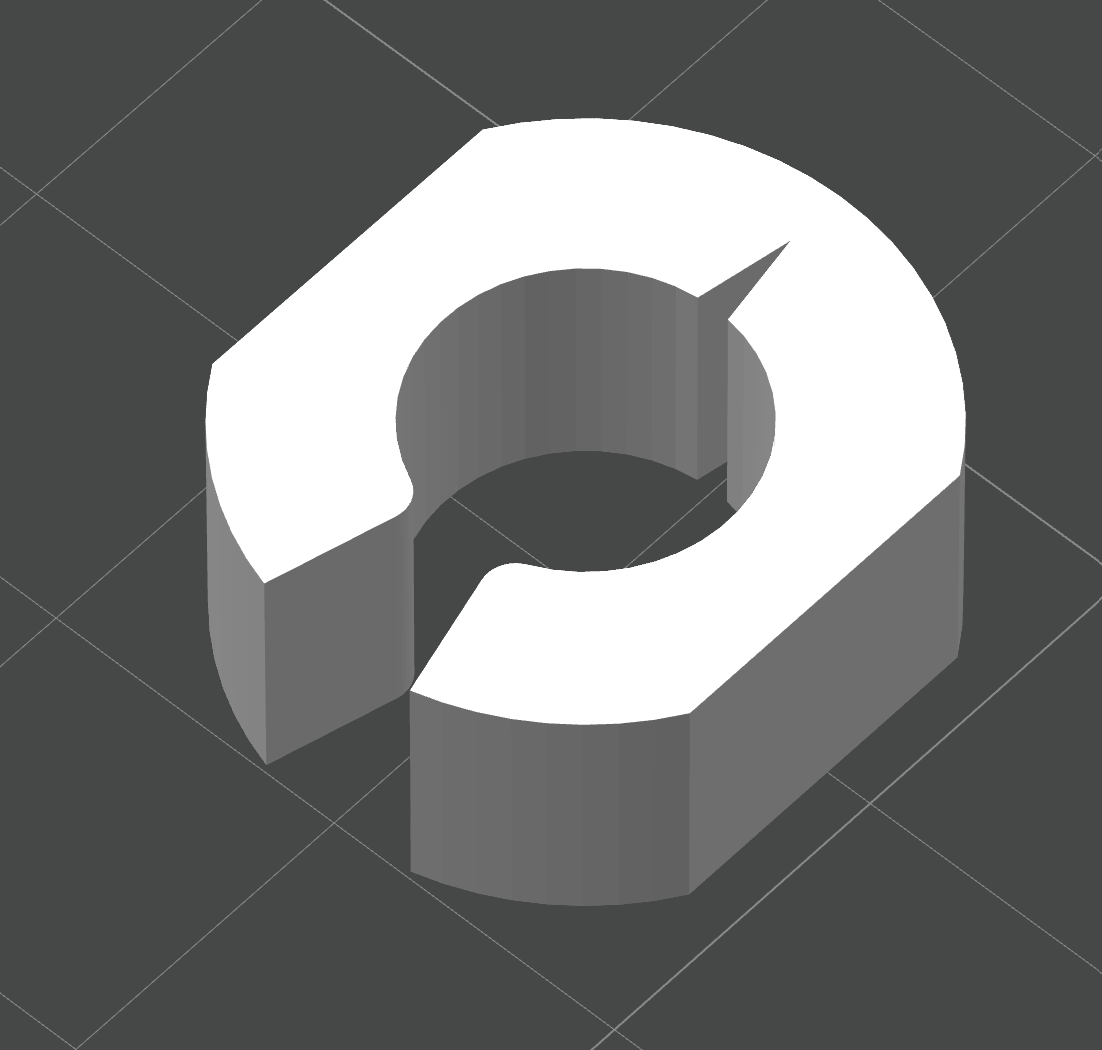

再探索期间我使用钳子想强行分离磁环，试了很多次，磁环套都刮花了。也没能顺利分拆。所以后来我用3D打印机做了一个轴套套在磁环套上（图 2），然后使用台钳固定。然后旋转提拉，不一会就顺利分离了。而初期阶段我在没有分析结构的情况下。使用3D打印机和手边的零件，制作了两款不同的拉马。最终废了一天功夫，打了几款最终也没有能够顺利分离。最后我研究了结构和网上的视频。大体确定要先去掉销轴这一核心动作。后面才顺理成章的进行。
整个过程中用到的工具：M5外六角螺杆，M5防松螺母，羊角锤，台钳，焊锡膏刮刀（可用任意合适厚度的足够硬度的卡片代替），小手电钻（配打磨头和小铣刀）。

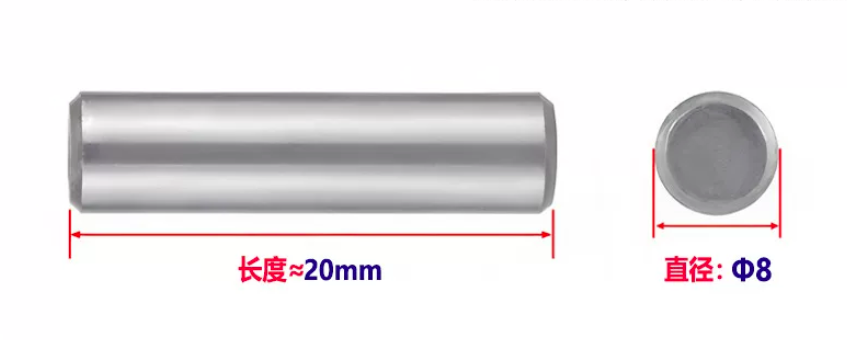

关于M5外六角螺杆和M5防松螺母需要说明一下。这两个零件联合起来起到销钉的作用。如果你要外购零件，建议使用 Φ8 x 20 的销钉代替。（如图 3 所示，长度预计只需要20mm，可以长一些。）这些零件用在第2步分离销轴和电机主体这一步。手电钻需要配打磨头和一个M3/M4大体尺寸左右的小铣刀。至于打磨头可能不能去掉限位。后面会详细介绍。如果你有台钻或者铣床、车床当然也可以去掉限位。

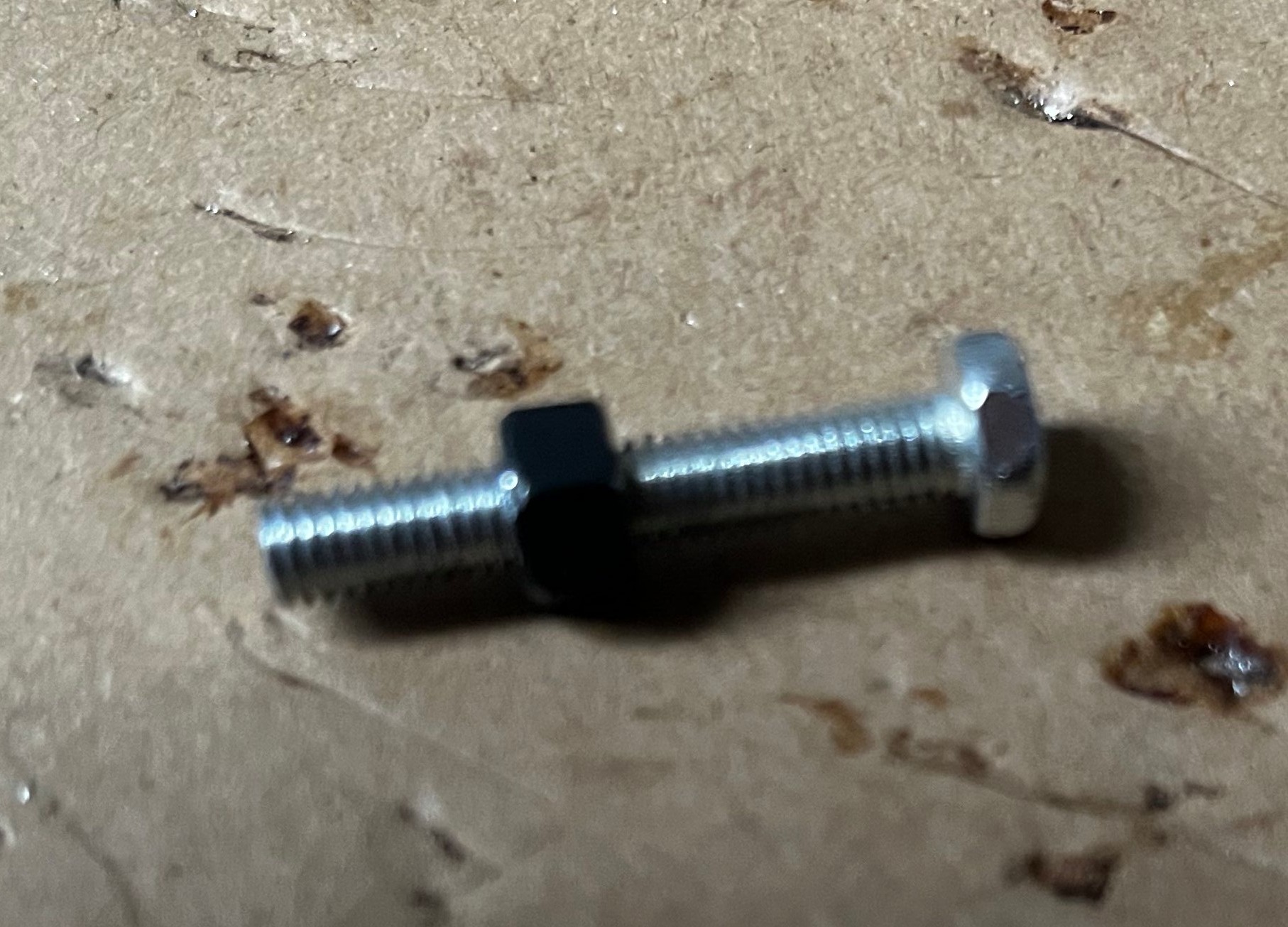

因为手边没有销钉，我就用M5的螺钉配合M5螺母做了一个活动的销钉。如图 4 所示。
关于台钳，我建议最好你有金属的台钳。如果没有起码有一个固定不够牢固的金属台钳，螺丝最好是金属的，3D打印的容易损坏。
在第3步我使用焊锡膏刮刀来分离。如果你有金属卡片或者合适的硬质薄片也可以用来分离电机。这一步不需要专业的拉马。因为这个转子磁铁磁性不强，可以轻易打开。
以上就是关于工具的说明。具体的用法，看文章后续介绍即可。
四、拆解步骤
4.1 磁环套分离
磁环套是通过过盈配合固定在销钉上。径向磁环应该是粘结在磁环套，取下磁环套，磁铁会一并下来。

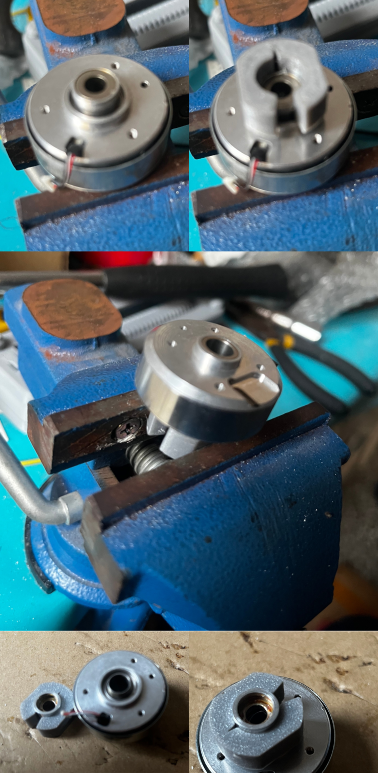

这一步。先将3D打印的磁环套移除器卡在磁环套上。注意和转子留一点距离。然后用台钳夹紧移除器，然后顺时针旋转（其实往那个方向应该都行）并提拉转子。在台钳夹持和提拉的过程中，注意不要损坏电机连线。这三根线太细，感觉很脆弱。不要缠绕和拉扯。不同电机磁环套可能固定的松紧程度不一。操作时，注意台钳要压紧，慢慢旋转提拉转子部分。不要着急。可能两三分钟就搞定。拆除之后，磁环套会卡在移除器上。用手或者螺丝刀顶一下就可以移除。
图 5 中可以看到磁环套一般生了锈，所以通常移除需要一定的耐心。切勿用蛮力。
4.2 敲掉销轴

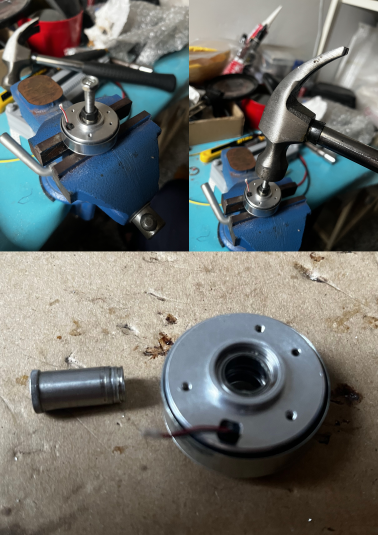

从图 1 中可以清晰的看到，销轴是穿过固定在定子上的两个轴承上的。销轴上方有台阶，依靠这个台阶可以压紧转子。就是说转子和销轴实际也是紧配合。这时需要用销钉从定子这一段将销轴冲出去。因为没有销钉。我就用尺寸合适的螺钉和螺母配合将销钉冲出去。注意用锤子敲冲子或者销钉时，要慢慢敲，力量不要太大。慢慢就敲掉了。注意如果销钉对不准可能第一次敲，敲到第一个轴承就敲不动了。这时注意只能敲中间的销轴，不要敲到轴承。轴承是压在定子上的，这个方向是固定方向。如果用力甚至会损坏轴承。所以只能敲销轴。这是按照刚才的力度，继续慢慢敲。应该两三分钟就搞定。
（图 6 中可以看到敲掉的销轴）
4.3 分离定子和转子

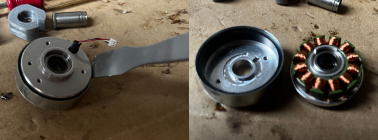

这一步非常简单。找到定子和转子之间的缝隙，插入刮刀或者卡片。一下就分离转子和定子，然后再用手将两者彻底分开就可以。
4.4 注意事项
做完上面的，注意在去掉限位前将拆掉的零件归拢，定子最好放在袋子里。因为下一步打磨过程可能会有金属尘埃可能会附着到附近物体上。确保定子干净，无金属尘埃。如果你有多个要处理的电机。建议像我一样先按照第四节的内容，将所有电机拆开。每个电机的零件归拢在一起，装进独立的袋子中。
五、去掉限位

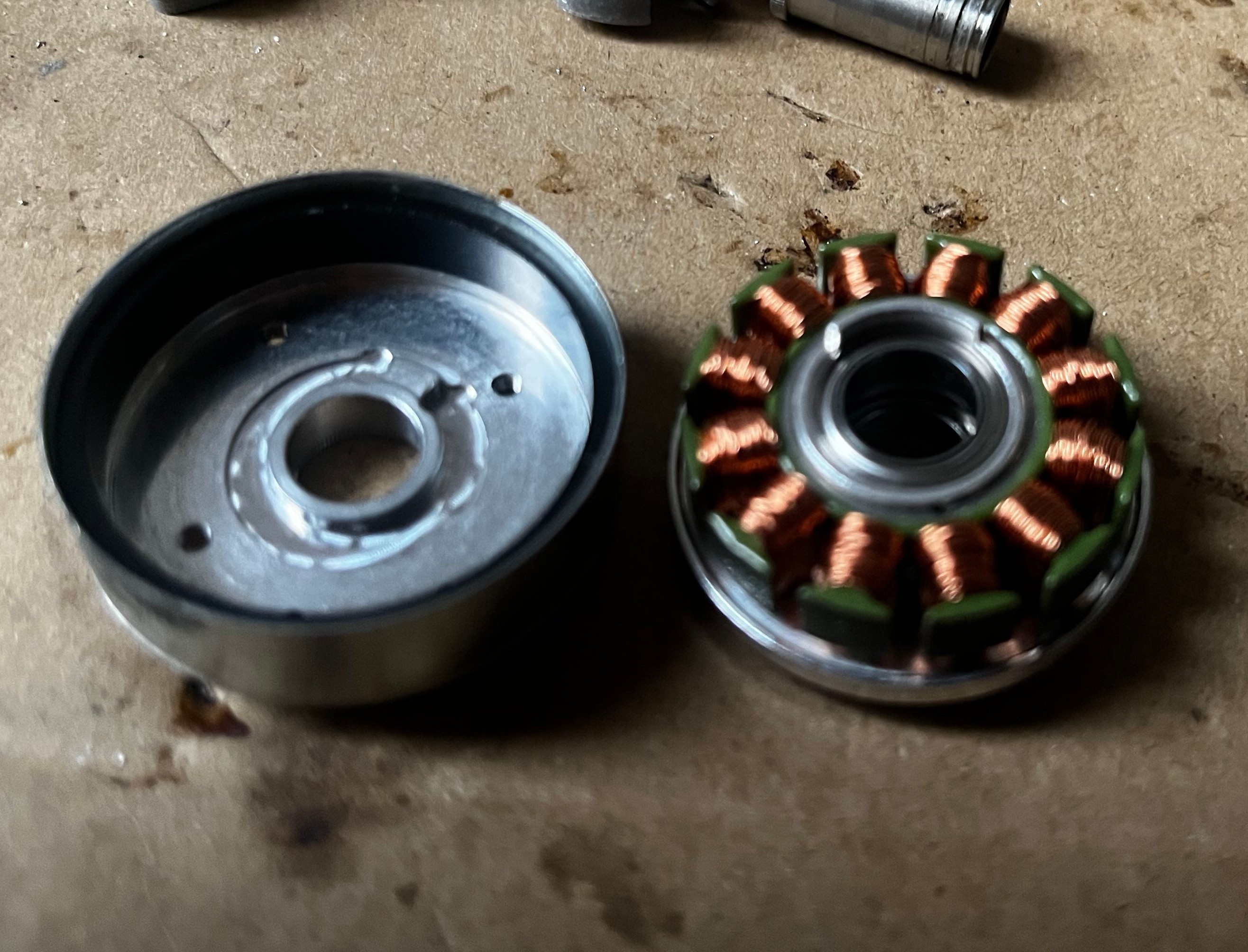

图 8 中可以看到转子和定子之间的限位都很宽。不能通过钳子简单的掰掉他们。因为定子上的漆包线非常脆弱，如果用电磨打磨定子很容易损坏漆包线。所以我的做法是打掉定子限位。

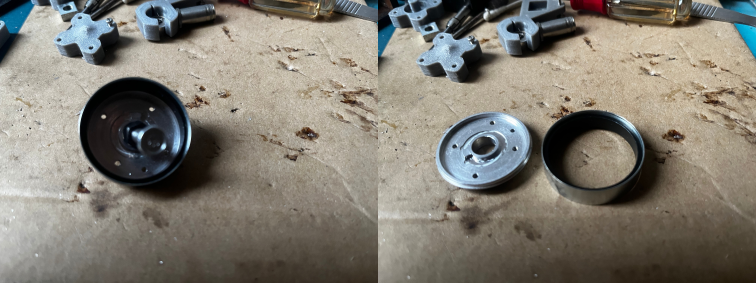

定子其实有两个零件组合而成。一个是磁环固定的转子环，一个是转子盖。这两部分也是靠紧配合连接在一起的。我建议用上面的冲子套在转子盖的中心孔中。用左手悬空握住转子环。右手用羊角锤轻轻敲打冲子，几下就敲开了。注意留出足够的活动空间，切勿砸到自己的手。（别太用力，很容易敲掉。）

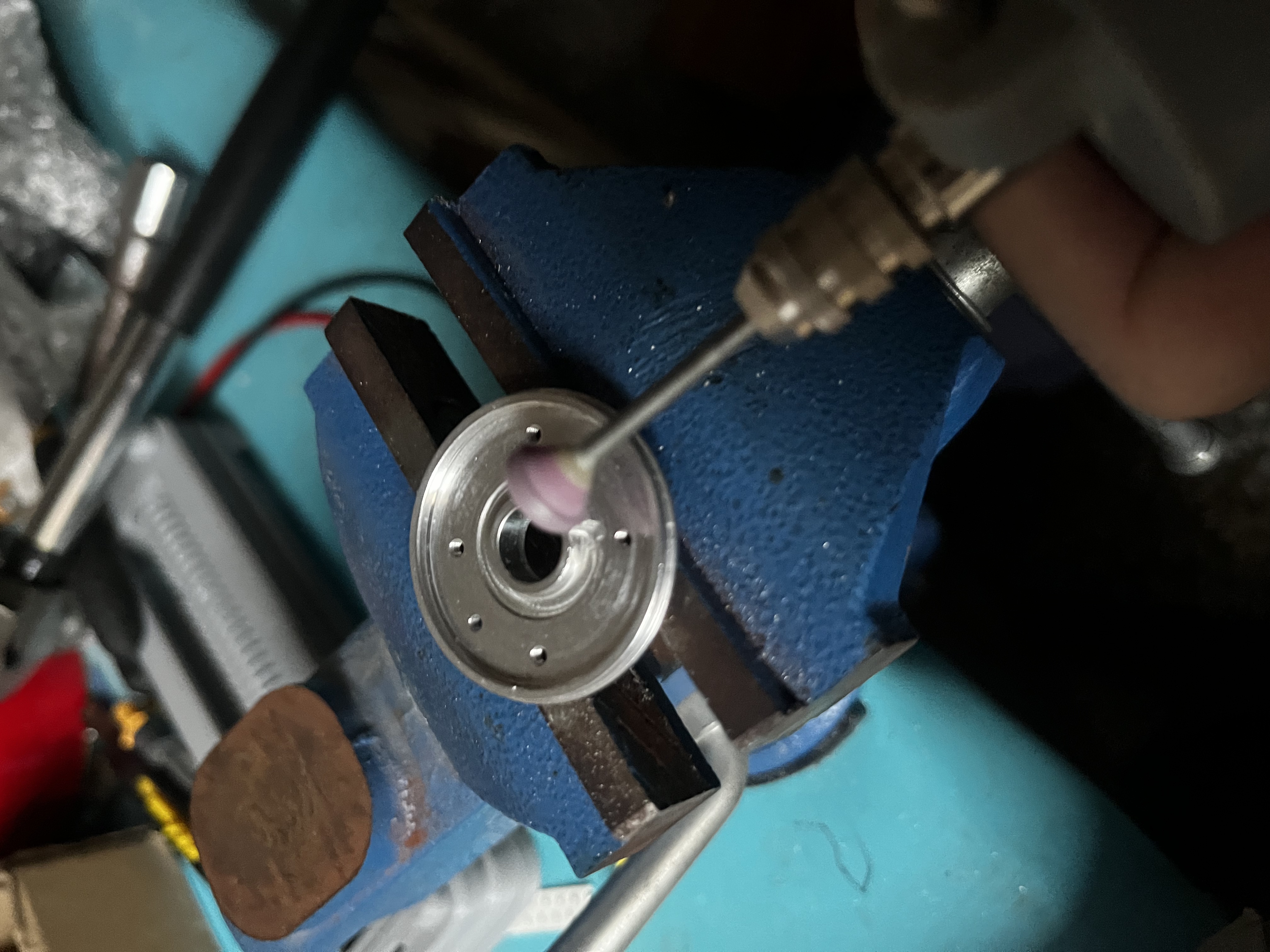

拆开之后。就可以在转子盖上打磨。因为要打磨的部分比较厚。如果只有小磨头，基本上很难清理出足够的空间。我建议购买一个小铣刀，打磨掉一部分，再用铣刀掏一部分。转子上可以看到活动的轨道，限位必须有足够的深度才能确保定子上的限位不会打到这里。

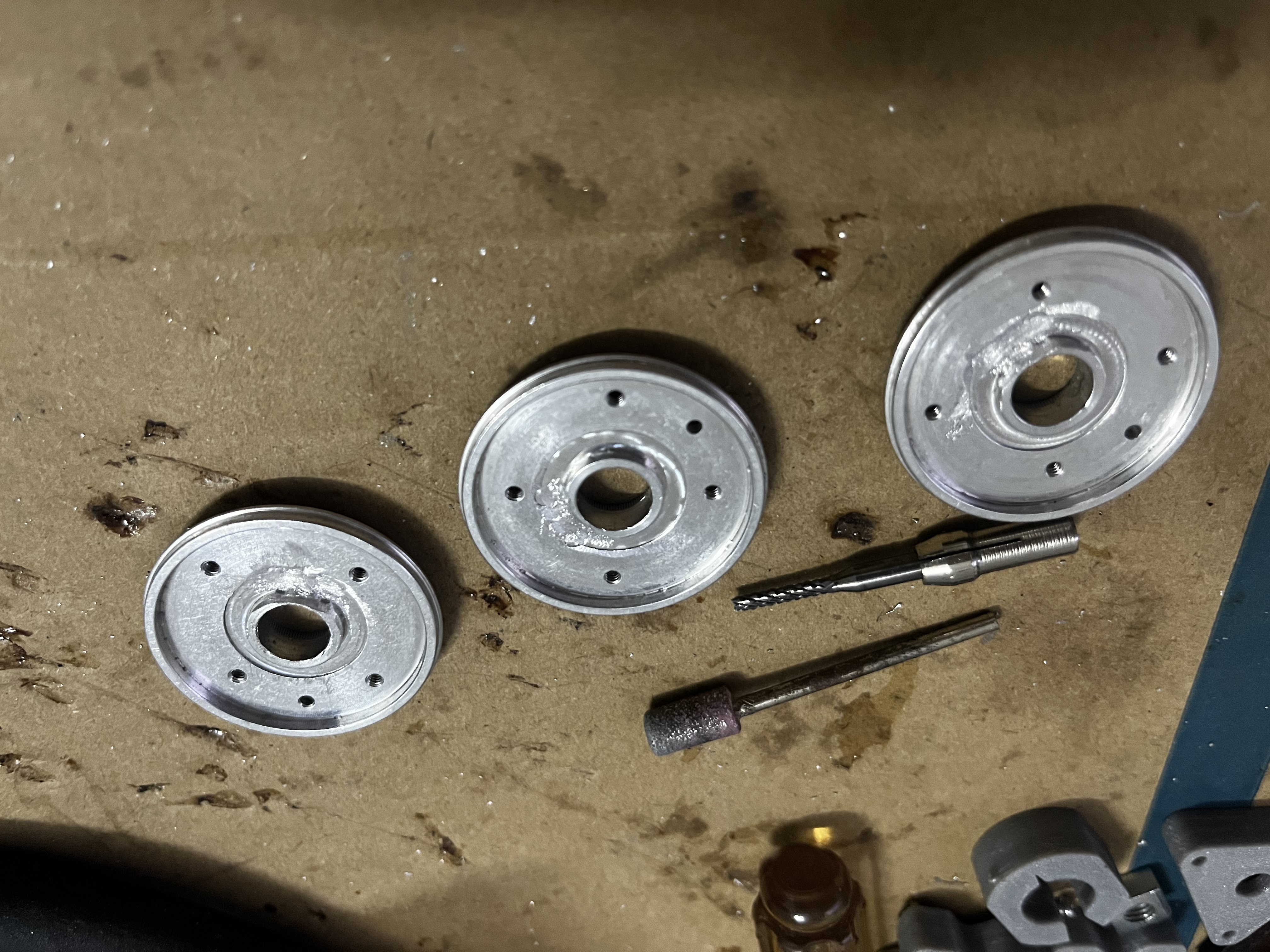

图 10、图 11 中可以看到打磨的大体深度。至少要和现有轨道深度一致。确保圆形轨道上没有其它障碍物。这一步是最困难最耗时的，要有耐心。另外打磨过程中，可以淋点水在金属上，可以降低打磨温度并减少尘埃飞扬。一切做完还要清理转子盘。可以用水洗之后，用纸巾吸干上面的水分。在组装之前需要确保这一部分充分干燥。
六、装回
装回的步骤和拆解的时候反着来即可：
- 用台钳将转子盘和转子环固定。这一点要注意转子环的方向。你可以在拆开之前做好标记。然后将转子和定子结合在一起。
- 穿入销轴，用羊角锤轻轻敲击。确保敲平销轴和转子盖突起的部分。
- 装入磁环套。可以用锤子或者台钳辅助操作。
另外如果你想上一点502、AB胶之类的胶水，也是可以的。但是我没有这么做。在确保装配无误的前提下再重新拆开加胶水也可以。
七、总结
上述操作其实相对来说不算困难，但是也比较耗费时间。如果你没有足够的工具。建议采购已经去掉限位的。现在3205电机和2804电机贵得离谱，以前每个不超过10元。现在涨了两三倍。商家真的是精明的很。创客圈但凡搞出点东西，利润总是被商家赚走了。最后开源社区反而要付出更多的金钱去维持爱好。microduck把飞特的电机也搞涨价了,和这电机一模一样。求你们放过创客圈吧。
附件
本次使用的拉马模型，可直接下载打印：
⬇ 3205B 磁环套移除器（STL，3D 打印用） ⬇ 3205B 磁环套移除器（STEP，通用 CAD 格式） ⬇ 3205B 磁环套移除器（Solidworks 源文件）
